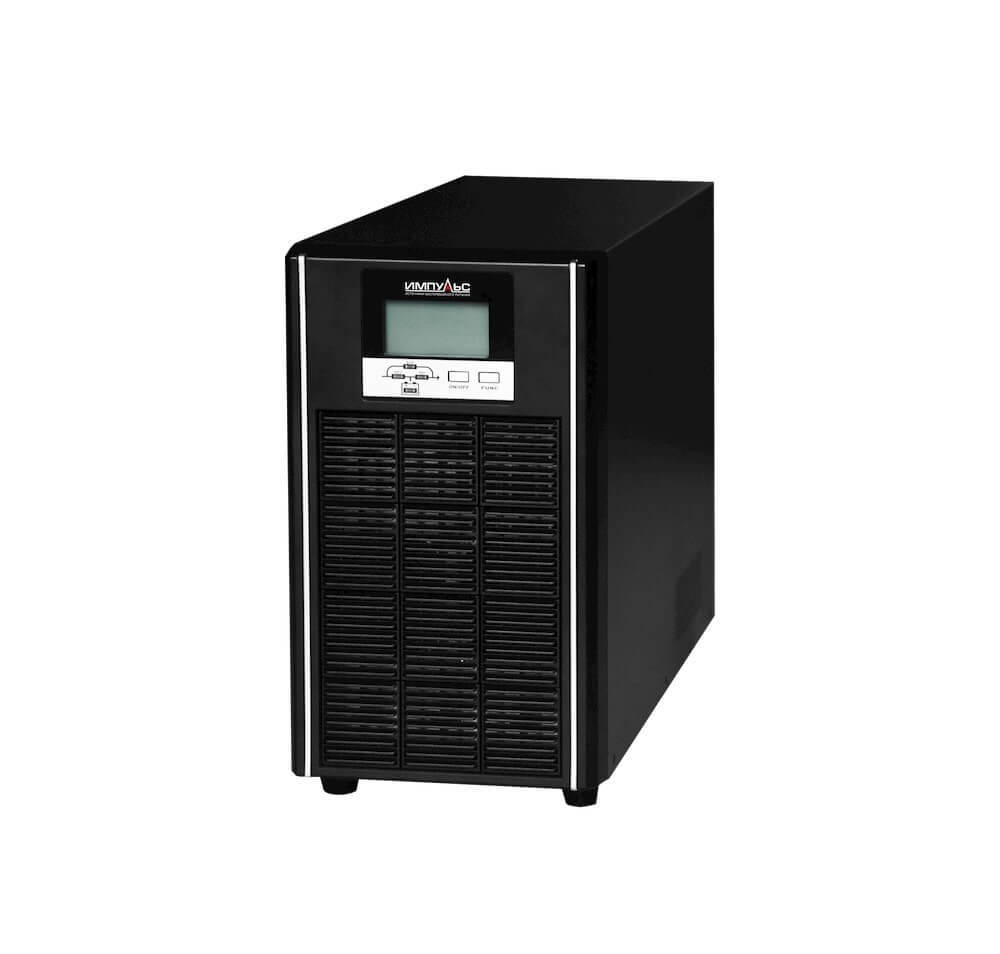

ИБП Импульс ФОРА H 15000 / FA15302 ( 15 кВА / 15 кВт )
UPS-LAB - официальный сайт поставщика ИМПУЛЬС
Артикул:
ФОРА H 15000
Наличие
В точке самовывоза: под заказ
На оптовом складе: в наличии
Доставка - по тарифам ТК
Москва:
в течение 2 - 3 дней
МО и Россия: быстрая доставка ТК
Самовывоз
Области применения ИБП Импульс ФОРА H 15000 / FA15302
- Серверное оборудование
- Дежурное освещение
- Коммутаторы, маршрутизаторы, сетевое оборудование
- Системы хранения данных
- Малое промышленное оборудование
- PLC-контроллеры
- Концентраторы телекоммуникационных сетей
- Холодильные и промышленные установки
- Системы видеонаблюдения
Комплектация
Комплект поставки включает:
- 1 ИБП
- 1 руководство по эксплуатации
Рекомендации по эксплуатации ИБП ИМПУЛЬС ФОРА H 10000
Режим работы
Включение ИБП в нормальном режиме
- Перед включением устройства убедитесь, что подключение питания выполнено правильно, после этого замкните выключатель аккумуляторов (этот шаг необходим только для модели с внешними АКБ), после этого замкните внешний входной автоматический выключатель и выключатель байпаса на задней панели ИБП. ИБП начнет процедуру запуска, включатся вентиляторы и начнется включение линии байпаса.
- После того, как индикатор выпрямителя REC загорится зеленым, включится индикатор BYPASS, а светодиод байпаса загорится горит желтым, нагрузка на выходе будет запитана через цепь байпаса.
ПРИМЕЧАНИЕ: В некоторых исполнениях ИБП настроен на ручной запуск, в таком случае вам необходимо нажать кнопку ON/OFF для запуска инвертора.
- Светодиод инвертора начнет мигать, и примерно через 1 минуту ИБП перейдет в нормальный рабочий режим. Если напряжение входной электросети выйдет за пределы нормы, ИБП переключится в режиме работы от батарей без прерывания питания нагрузки.
Включение ИБП от аккумуляторов (без входной электросети)
- Убедитесь, что выключатель аккумуляторного блока находится в положении "ON" (этот шаг необходим только для модели с внешними АКБ).
- Нажмите кнопку "холодного старта" (cold start) на задней панели устройства (показана на Рис. 1-2) для включения питания контроллера ИБП. Пока звучит звуковой сигнал нажмите и удерживайте в течении 2,5 секунд кнопку ON/OFF.
- Через 1 минуту ИБП переходит в режим работы от аккумулятора. Если электроснабжение восстановится, ИБП перейдет в обычный режим.
Выключение ИБП при работе в нормальном режиме
- Отключите подключенную нагрузку и разомкните внешний выходной выключатель.
- Нажмите кнопку ON/OFF в нормальном режиме, чтобы перейти в режим байпаса.
- Для модели с внешними АКБ, отключите внешний автоматический выключатель входного питания и выключатель байпаса на задней панели ИБП, затем разомкните выключатель батарей, чтобы полностью отключить ИБП.
- * Для стандартной модели, отключите внешний автоматический выключатель сетевого входа и выключатель входа байпаса на задней панели ИБП, ИБП полностью отключится через несколько секунд.
Выключение ИБП при работе в режиме от АКБ
- Для выключения ИБП нажмите и удерживайте кнопку ON/OFF более 1 секунды, затем выберите YES.
- После выключения ИБП перейдет в режим NO OUTPUT (нет выходного напряжения). На дисплее ничего не будет отображаться, и с выхода ИБП не будет подаваться напряжение.
ПРИМЕЧАНИЕ: Пожалуйста, отключите подключенные нагрузки перед включением ИБП и включайте нагрузки одну за другой после того, как ИБП перейдет в режим INV. Выключите все подключенные нагрузки перед отключением ИБП.
ОСТОРОЖНО!
Внутренняя шина постоянного тока может иметь опасное высокое остаточное напряжение в течение нескольких минут после отключения, подождите не менее 5 минут перед вскрытием корпуса ИБП и убедитесь в отсутствии опасного напряжения на шине постоянного тока перед техническим обслуживанием.
Параллельная работа
Включение ИБП параллельной системы
Убедитесь, что кабели питания и коммуникационные кабели подключены правильно, как показано на Рис. 2-2, Рис. 2-3, Рис 2-4 и все необходимые настройки выполнены:
- Включите внешние выходные автоматические выключатели CB1 и CB2
- Замкните входные автоматические выключатели питания (при наличии) и байпасные входные выключатели ИБП1 и ИБП2, примерно через 2 минуты ИБП перейдут в работу в параллельном режиме.
- Включите выключатели внешних АКБ (для ИБП версии Н).
- Включите нагрузку. Нагрузка будет запитана от параллельной системы.
Выключение параллельной системы
- Выключите подключенную нагрузку. Нажмите кнопку ON/OFF, чтобы перевести систему в режим байпаса. Отключите выходные выключатели. Размокните вводы электросети и все входные автоматические выключатели всех ИБП.
- Для Моделей с внешними аккумуляторами, разомкните внешние аккумуляторные выключатели. Через несколько секунд ИБП полностью отключатся.
Установка новой параллельной системы ИБП
- Перед установкой новой системы параллельных ИБП подготовьте все необходимые входные и выходные кабели, автоматические включатели, подключите все ИБП в соответствии со схемой параллельного подключения (все входные выключатели должны быть разомкнуты).
- Соедините все ИБП коммуникационным параллельным кабелем в соответствии со схемой, указанной в данном руководстве.
- Замкните по очереди выключатели АКБ (для моделей с внешними аккумуляторами) и входные выключатели всех ИБП в параллельной системе.
- Включите каждый ИБП по очереди и проверьте информацию на дисплее. Убедитесь, что на дисплее каждого ИБП выводятся нормальные показания и все ИБП переходят в режим INV нормально.
Отключение одного ИБП в параллельной системе
- Если необходимо отключить один ИБП из параллельной системы, которая работает в нормальном режиме, нажмите кнопку ON/OFF на ИБП который исключается из параллельной системы, и ИБП немедленно прекратит выдачу напряжения на выходе.
- Разомкните входной автоматический выключатель, байпасный входной автоматический выключатель, внешний сетевой входной автоматический выключатель, выходной автоматический выключатель и выключатель внешних АКБ (для версии Н).
- Нажмите кнопку ON/OFF других ИБП. Все они переключатся в режим байпаса.
- Отключите параллельные информационные кабели от ИБП, который исключается из системы и переподключите их к оставшимся ИБП в соответствии со схемой.
- Нажмите кнопку ON/OFF оставшихся ИБП, затем нажмите YES, чтобы переключить оставшиеся ИБП параллельной системы в нормальный режим (на выход INV).
