ИБП Eltena Monolith B2000RTLT — онлайн 2 кВА с внешними АКБ в стойку

Куда устанавливать и для каких задач подходит

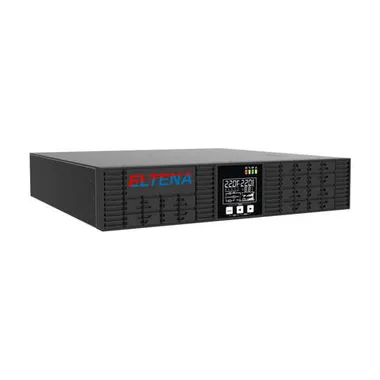

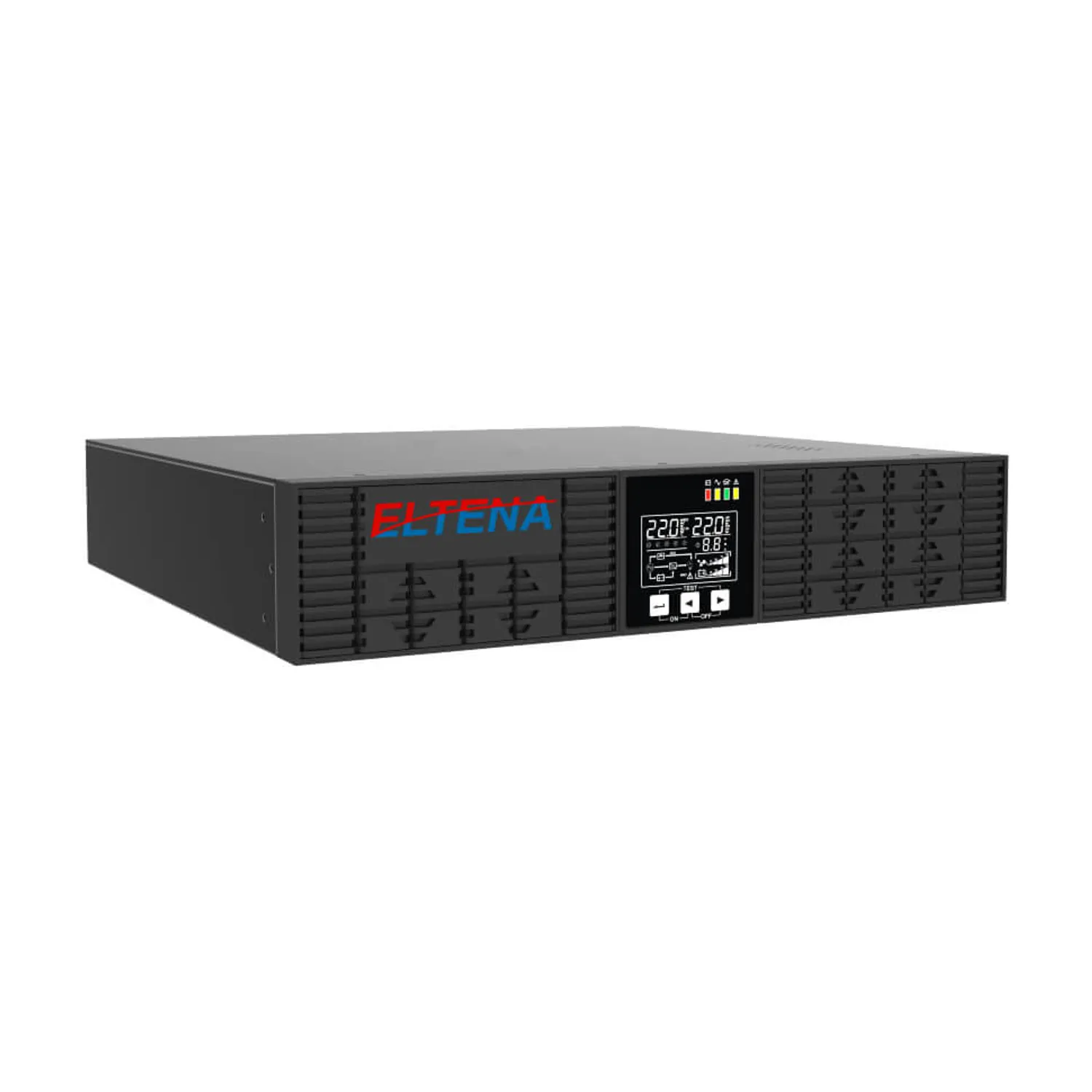

Eltena Monolith B 2000RTLT — онлайн-ИБП на 2000 ВА / 2000 Вт для защиты серверов, серверной стойки и небольшого ЦОД. Корпус Rack/Tower 2U с глубиной всего 410 мм встаёт в шкафы, в которые конкуренты на ту же мощность физически не помещаются. Поворотный ЖК-дисплей читается одинаково в горизонтальном и вертикальном положении.

Помимо серверной техники, B2000RTLT применяется в телекоммуникационных узлах и узлах АСУ ТП: двойное преобразование и чистая синусоида подходят для электроники с импульсными блоками питания и для контроллеров, чувствительных к качеству напряжения.

Длительная автономия от внешних АКБ 48 В

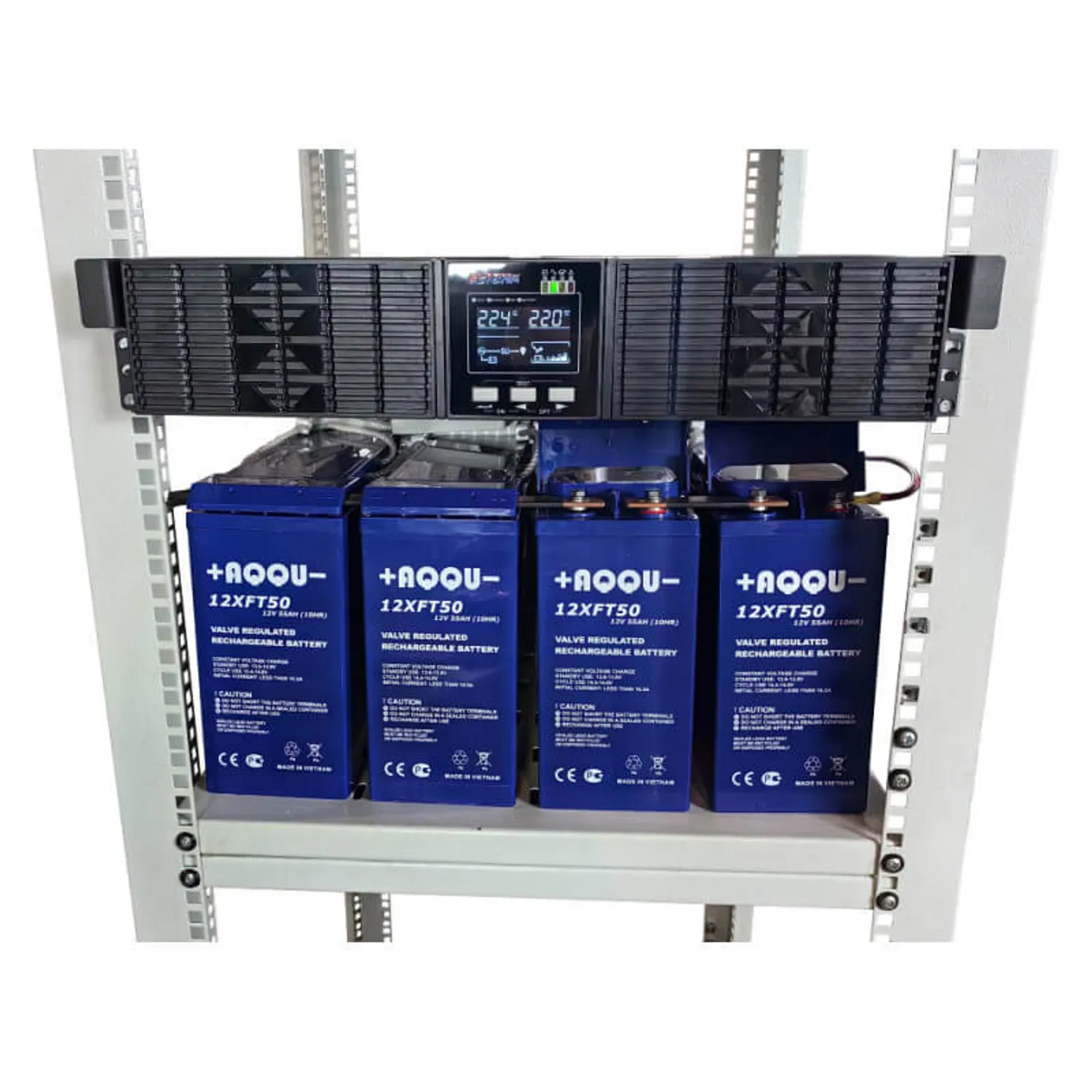

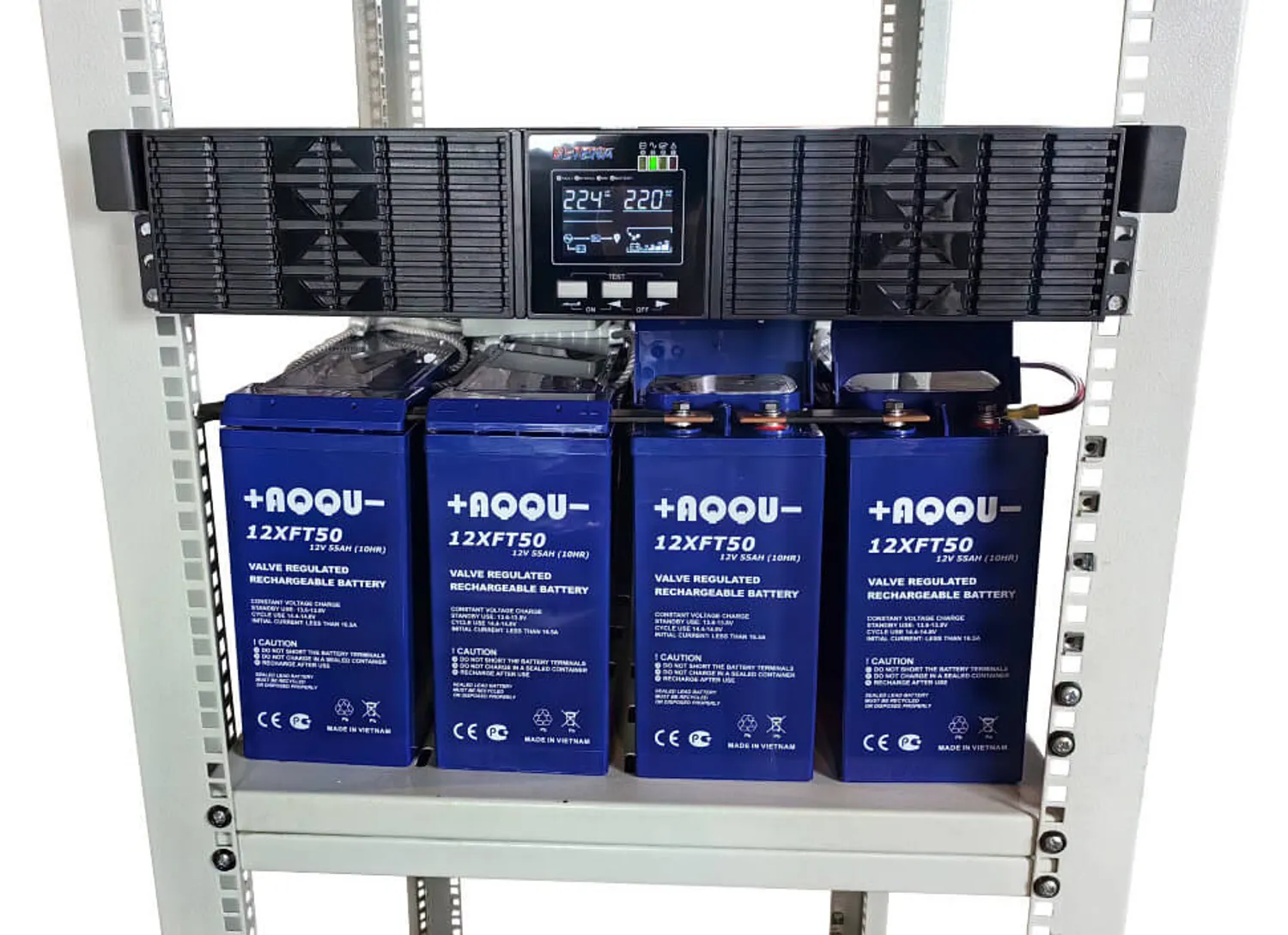

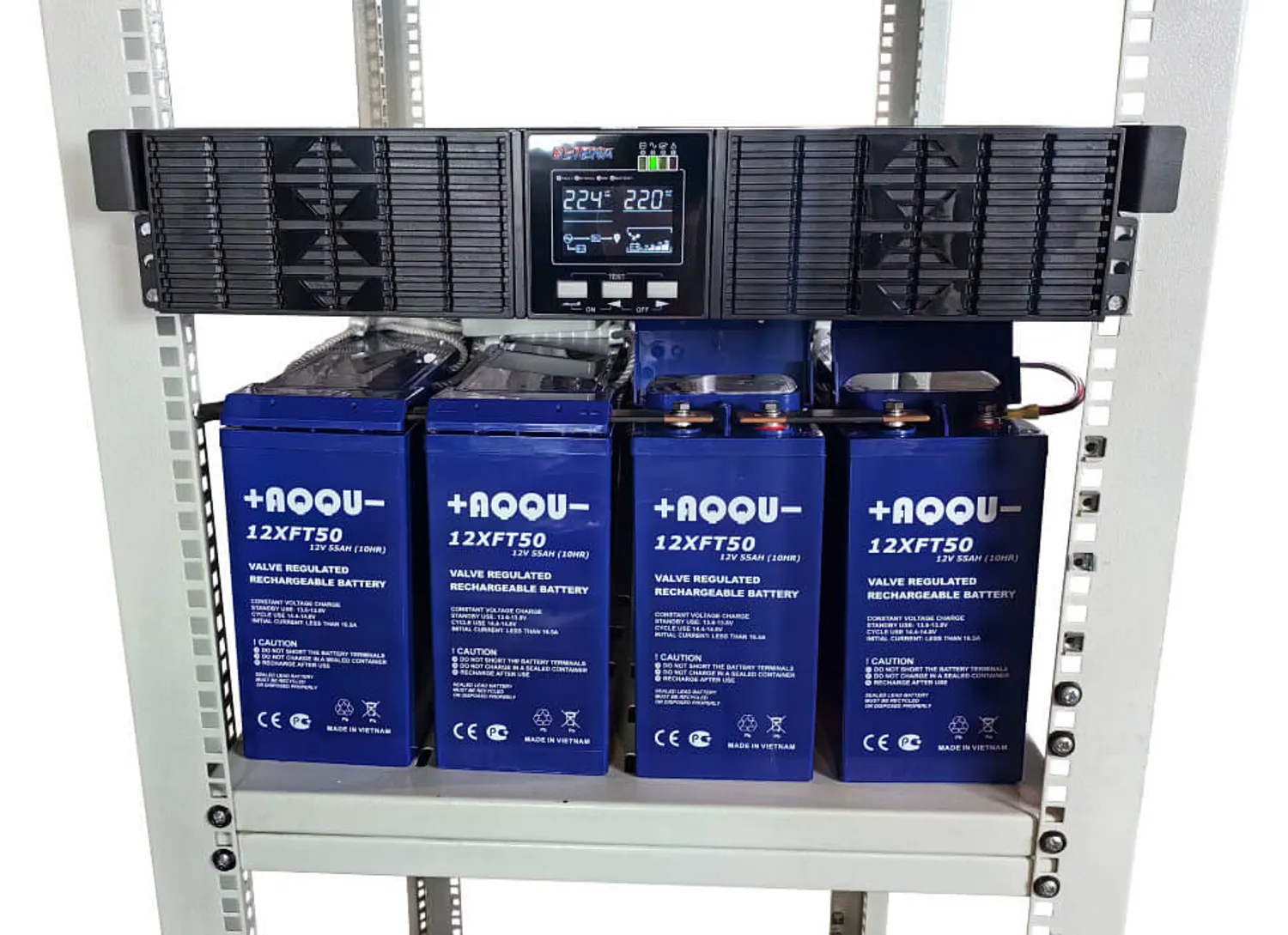

Индекс «LT» в названии модели — исполнение с увеличенным временем автономии: ИБП поставляется без встроенных АКБ и оснащён мощным зарядным устройством. На вход подключается линейка из 4 аккумуляторов 12 В последовательно (DC-шина 48 В), параллельное соединение линеек не предусмотрено.

Типовой ток зарядного устройства — 12 А, в руководстве разрешён диапазон настройки 1–20 А. По правилам зарядки AGM-аккумуляторов выставляйте ток около 10% ёмкости АКБ и не выше 30%. Это задаёт диапазон применимых батарей от 33 до 200 Ач.

Расчёт времени работы по таблице автономии:

• 500 Вт нагрузки и 4×200 Ач — 19 ч 7 мин;
• 1000 Вт и 4×200 Ач — 9 ч 1 мин;
• 1500 Вт и 4×200 Ач — 5 ч 8 мин;
• 2000 Вт и 4×200 Ач — 3 ч 38 мин.

Готовые комплекты «ИБП + АКБ» с расчётом автономии и ценой собраны под кнопкой «Показать цены на комплекты» в карточке товара.

Между комплектом АКБ и ИБП ставьте автоматический выключатель — для защиты линии и удобства обслуживания при замене батарей. Аккумуляторы располагайте в вентилируемом шкафу при температуре около 20 °C: при отклонении на 10 °C срок службы AGM сокращается быстрее, чем падает ёмкость.

Двойное преобразование и защита от просадок 110–300 В

В режиме онлайн ИБП постоянно питает нагрузку выпрямленным и инвертированным напряжением, а переключение на батареи происходит за 0 мс — без провала на выходе. Стабильность выходного напряжения — ±1%, форма — чистая синусоида с КНИ ≤2% при линейной нагрузке и ≤5% при нелинейной.

Диапазон входного напряжения 110–300 В при нагрузке до 50% перекрывает большинство просадок и скачков в сети — ИБП продолжает работать от сети и не расходует ресурс АКБ раньше времени. При полной нагрузке диапазон сужается до 176–280 В. Входной коэффициент мощности 0,99 — ИБП не «подхватывает» лишнюю реактивную составляющую и не даёт дополнительной нагрузки на щит и автоматику.

Для нагрузки, не критичной к 4-миллисекундному переключению (освещение, офисная техника, инженерные стенды), доступен ЭКО-режим: вся нагрузка идёт через байпас, инвертор стоит в горячем резерве, КПД растёт до ~98%. Для серверов, узлов АСУ ТП и другой чувствительной электроники оставляйте обычный онлайн-режим — он даёт 0 мс переключения и чистую синусоиду с КНИ ≤2%.

Связь с серверным мониторингом

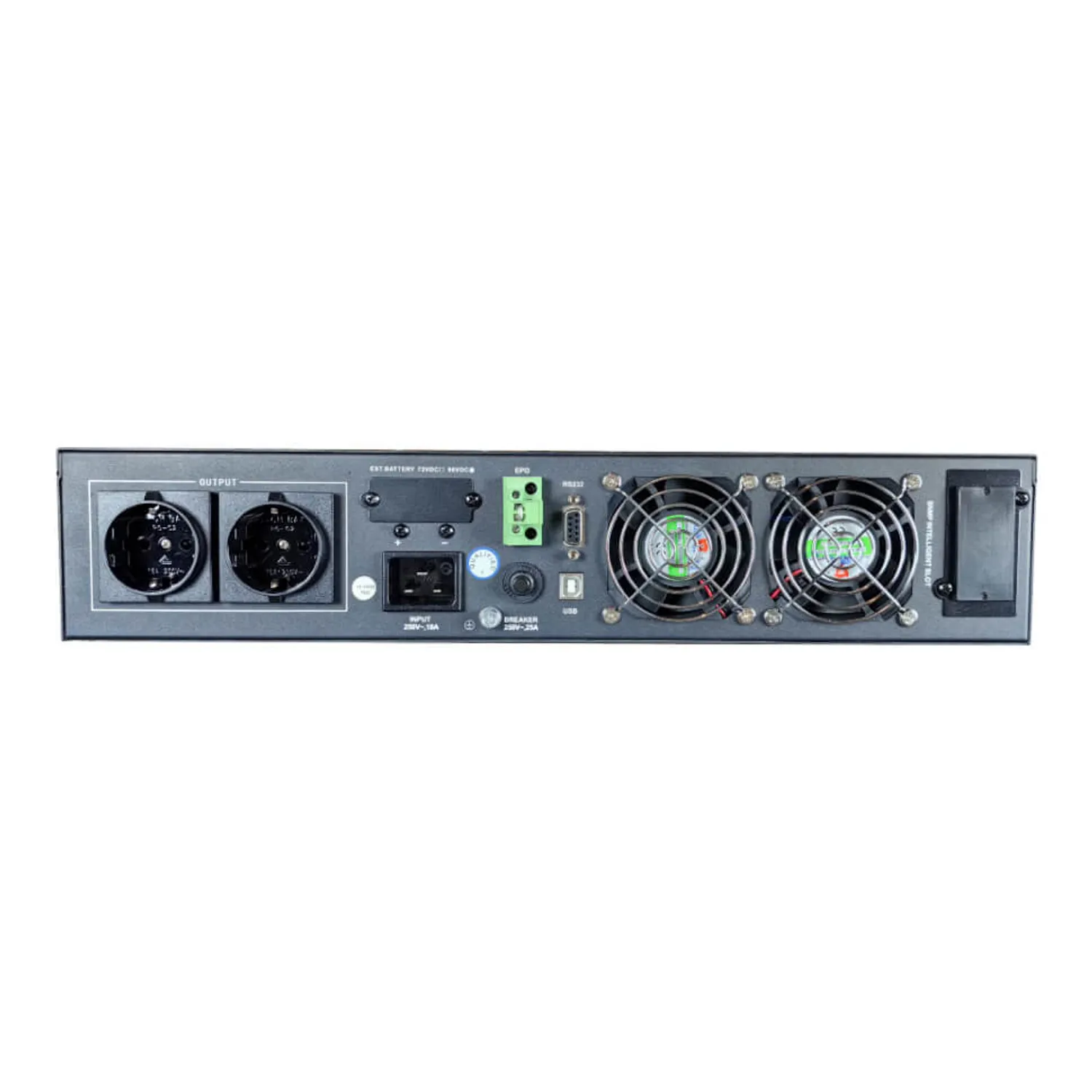

ИБП подключается к серверу по USB или RS-232, а в SNMP-слот ставится сетевая карта или релейная плата AS-400. Это даёт три независимых варианта мониторинга:

• локально — через фирменное ПО Eltena UPSMON или открытый NUT (Network UPS Tools) по USB; работает в Windows, Linux, FreeBSD;
• по сети — через SNMP-карту: данные доступны в Zabbix, PRTG, Cacti и любых системах с поддержкой SNMP;
• в АСУ ТП — через релейные сухие контакты или плату AS-400 для интеграции в промышленные контроллеры.

Через ПО мониторинга можно: отслеживать состояние сети, заряд АКБ и фактическую нагрузку, получать уведомления, настраивать корректное завершение работы серверов при разряде батарей и включать-выключать ИБП по расписанию.

Дополнительно есть вход EPO для внешнего аварийного обесточивания нагрузки — например, от кнопки пожарной сигнализации.

Важно учитывать при выборе

• Холодный старт без сети. Если на объекте ещё нет сетевого напряжения или произошла длительная авария, ИБП можно запустить от заряженных АКБ — для этого удерживайте кнопку ON на передней панели 2 секунды.
• RS-232 и USB не работают одновременно. Это техническое ограничение интерфейса — выберите один локальный порт. Если нужен и локальный, и удалённый мониторинг, используйте RS-232 локально, а сетевой — через SNMP-карту в слоте.
• Параллельное подключение между несколькими ИБП не поддерживается. Если нужна резервированная схема N+1 или удвоение мощности — рассмотрите старшие модели Monolith B 6000RT2U / 10000RT2U или линейки с поддержкой параллельной работы.
• Перегрузочная способность. От сети ИБП выдерживает 130% — 10 минут и 150% — 30 секунд; от батарей — 130% — 10 секунд и 150% — 3 секунды. Считайте суммарную мощность нагрузки и оставляйте запас 20–30% — особенно если в нагрузке есть оборудование с пусковыми токами.
• Воздушный ввод и грозозащита. ИБП защищает только в пределах своего входного диапазона. От прямого удара молнии и долгого перенапряжения при обрыве нуля защищают УЗИП класса I+II и реле контроля напряжения, устанавливаемые в DIN-щит на вводе. Для частных и загородных объектов с воздушной линией это обязательная связка.
• Порядок подключения нагрузки. Сначала подключайте самое мощное оборудование, затем менее мощное; отключайте в обратном порядке — это снижает пусковые броски и продлевает ресурс инвертора.

Частые вопросы

Какие АКБ нужны для B2000RTLT?
Четыре аккумулятора AGM 12 В одного типа, бренда и номинала, соединённые последовательно. Рекомендованная ёмкость — от 33 до 200 Ач. Ток заряда ставьте равным 10% ёмкости (например, 10 А для АКБ 100 Ач) и не выше 30%. Готовые наборы с расчётом автономии и итоговой ценой собраны под кнопкой «Показать цены на комплекты».

Можно ли запустить ИБП, если в сети нет напряжения?
Да. Подключите заряженные АКБ и удерживайте кнопку ON 2 секунды — это режим «холодного старта». Полезно при первом вводе оборудования в эксплуатацию на объекте при аварийном включении.

Можно ли подключить USB и RS-232 одновременно к двум серверам?
Нет, эти порты взаимоисключающие. Используйте один локальный интерфейс (USB или RS-232), а второй точкой мониторинга сделайте сеть через SNMP-карту в слоте.

Сколько в реальности продержится автономия?
Зависит от ёмкости АКБ и фактической нагрузки на ИБП. По таблице производителя: 4×200 Ач при 1 кВт нагрузки — 9 ч 1 мин; при 2 кВт — 3 ч 38 мин. 4×100 Ач при 500 Вт — 9 ч 1 мин; при 1 кВт — 3 ч 37 мин. Для меньших ёмкостей и других режимов нагрузки удобнее смотреть готовые комплекты в карточке.

Подойдёт ли для нагрузки с пусковыми токами (компрессоры, насосы, серверные вентиляторы)?
Подойдёт для оборудования, чьи пусковые токи укладываются в перегрузочную способность 130–150% от номинала. Для запуска тяжёлых асинхронных двигателей с длительными пусковыми токами берите модель с большим запасом мощности — Monolith B 3000RTLT или 6000RT2U.

Что входит в комплект поставки?

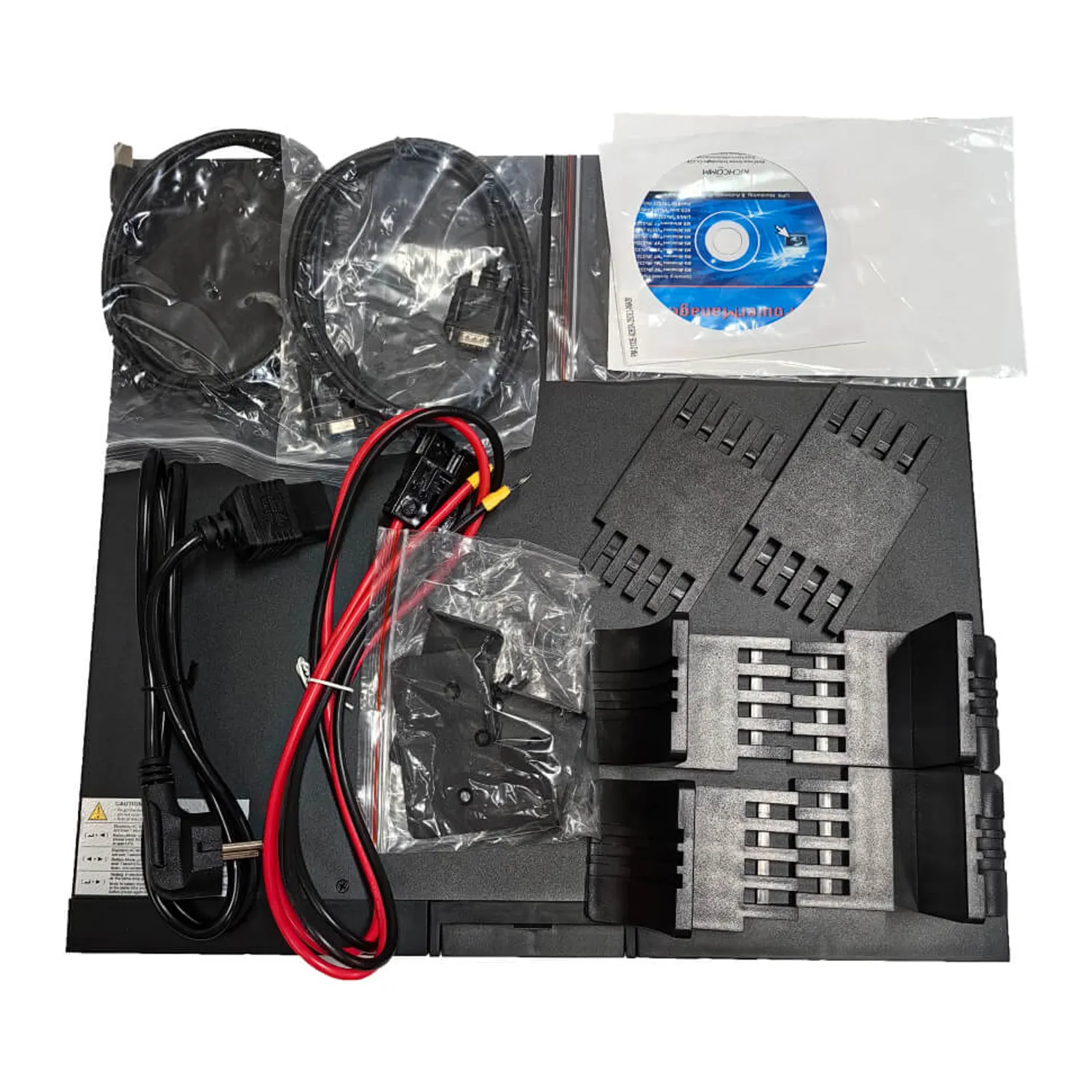

ИБП, силовые кабели для подключения нагрузки, кабель USB, рельсы для монтажа в стойку 19", документация. Аккумуляторы, SNMP-карта, плата сухих контактов и кнопка EPO заказываются отдельно.
