Батарейный модуль East EA900Pro RT SBM 72-54

Назначение и совместимость с ИБП East EA900Pro-S RT 3 кВА

East EA900Pro RT SBM 72-54 — аккумуляторный модуль, который увеличивает время автономной работы источника бесперебойного питания East EA900Pro-S RT 3 кВА. Без дополнительного батарейного блока ИБП при полной нагрузке работает от аккумуляторов около 4 минут. Подключение одного модуля EA900Pro RT SBM 72-54 продлевает автономию до 10-12 минут — этого достаточно для корректного завершения работы серверного или сетевого оборудования.

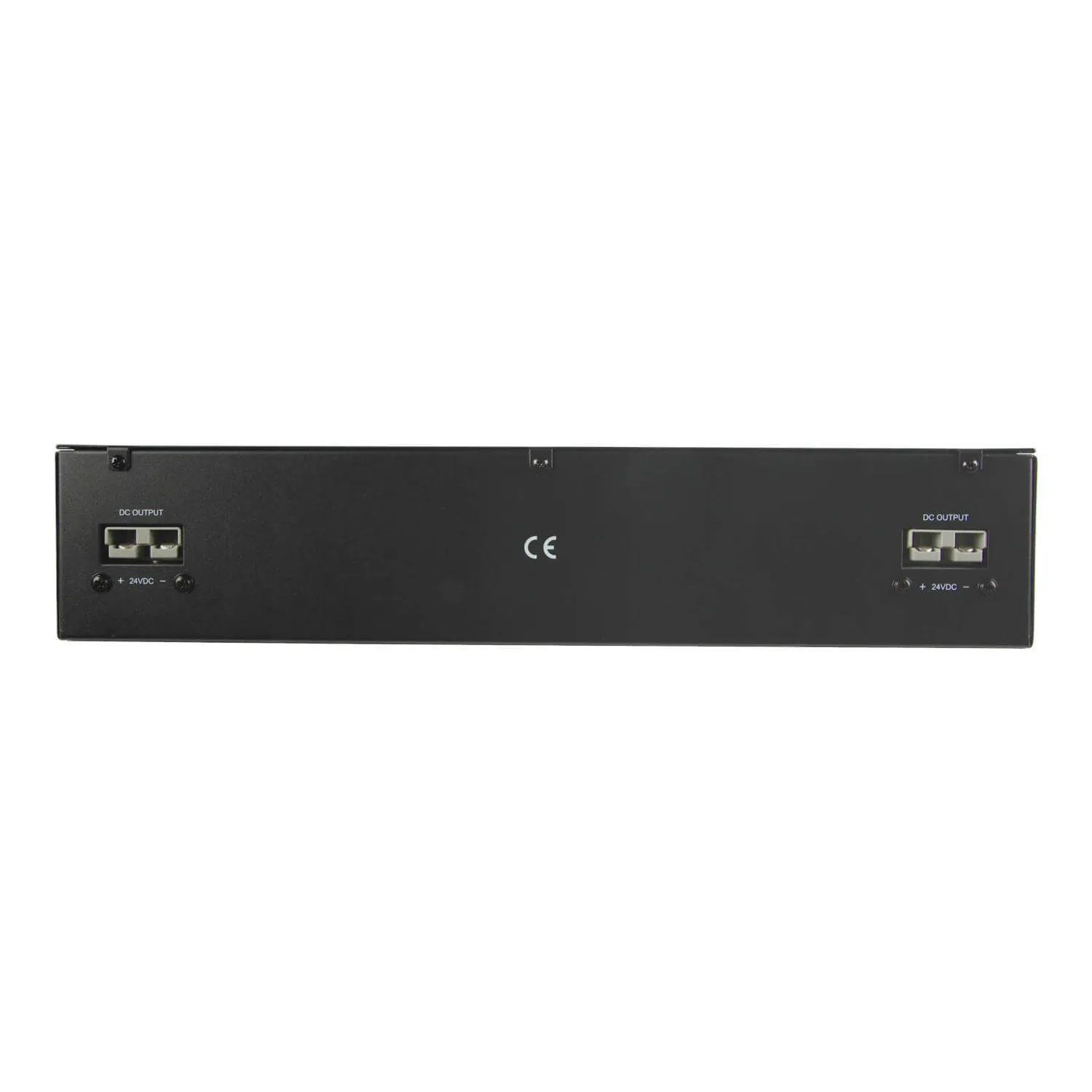

Модуль разработан специально для серии EA900Pro RT и подключается к ИБП штатным батарейным кабелем из комплекта. На задней панели расположены два разъёма DC OUTPUT, которые позволяют соединять модули последовательно (daisy-chain). Для моделей ИБП с маркировкой S (со встроенными аккумуляторами) допускается подключение одного дополнительного модуля.

Конфигурация аккумуляторов: 6 батарей AGM 9 Ач

Внутри модуля установлены 6 герметичных свинцово-кислотных аккумуляторов технологии AGM напряжением 12 В и ёмкостью 9 Ач каждый. Батареи соединены последовательно и образуют цепочку с номинальным напряжением 72 В — строго совпадает с DC-шиной ИБП EA900Pro-S RT 3 кВА.

Аккумуляторы стандартного типоразмера, при необходимости их можно заменить самостоятельно. Общий вес модуля с аккумуляторами составляет 17,6 кг, что соответствует расчётной массе: 6 батарей по 2,5-2,8 кг плюс металлический корпус.

Универсальный корпус Rack-Tower 2U

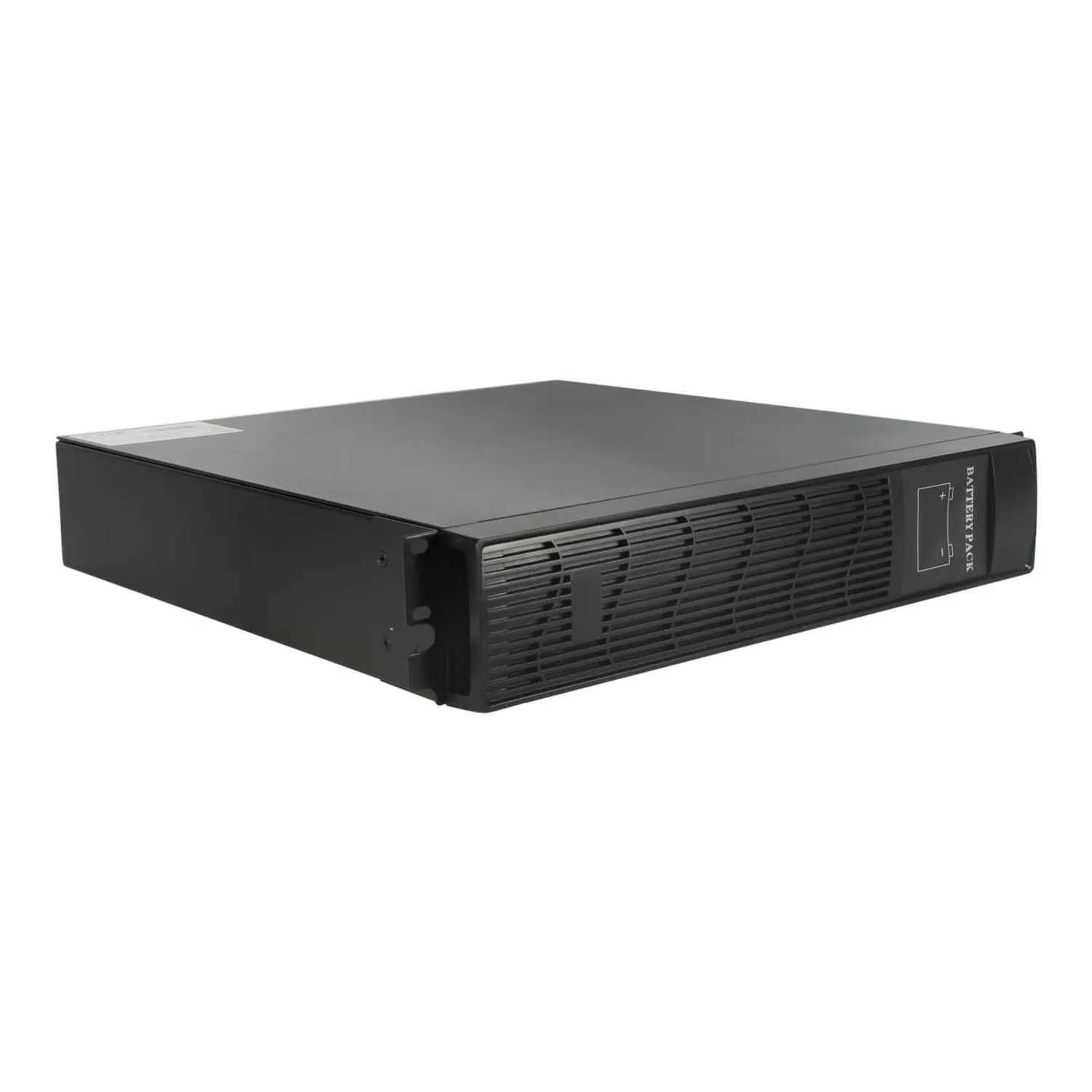

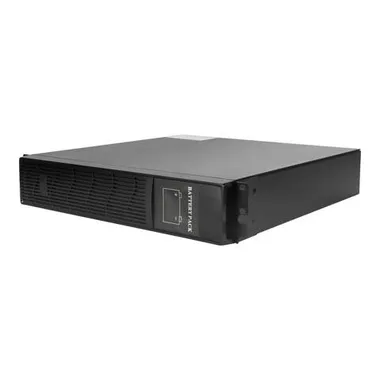

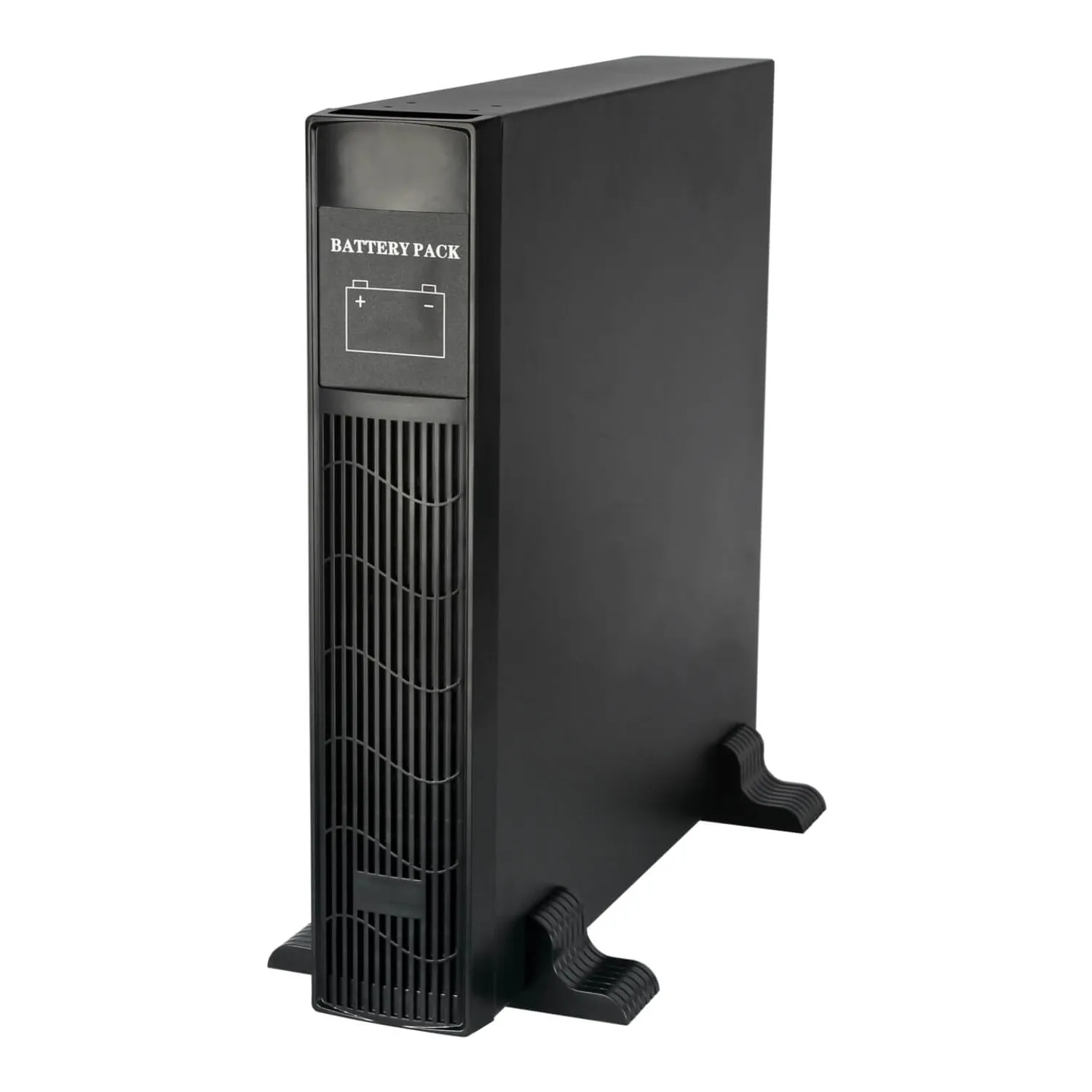

EA900Pro RT SBM 72-54 выполнен в универсальном корпусе формата Rack-Tower. Модуль можно установить горизонтально в 19-дюймовую стойку (занимает 2U) или вертикально на пол, используя подставки из комплекта поставки. Габаритные размеры составляют 440 x 465 x 88 мм (Ш x Г x В).

Дизайн корпуса совпадает с ИБП East EA900Pro-S RT, поэтому при стоечном монтаже модуль визуально продолжает линию источника бесперебойного питания. В комплект входят крепления для монтажа в стойку.

Комплект поставки

В коробке с батарейным модулем находятся: батарейный кабель для подключения к ИБП, комплект крепёжных элементов для установки в стойку 19", подставки для напольного размещения в положении Tower, а также руководство по эксплуатации.

Важно учитывать при выборе

После подключения батарейного модуля необходимо обновить настройки ИБП — указать количество подключённых батарейных блоков. Без этого ИБП будет некорректно отображать оставшееся время автономии и неправильно рассчитывать параметры заряда.

Модуль совместим только с ИБП серии EA900Pro-S RT (стоечно-напольного исполнения). Напольные модели EA900Pro-S без суффикса RT используют батарейные модули другого форм-фактора — EA900Pro SBM 72-54 (Tower).

Рабочий диапазон температур составляет от 0 до +40 °C. Для максимального срока службы аккумуляторов рекомендуется поддерживать температуру в серверной или коммутационном шкафу в пределах +20...+25 °C.
