Батарейный модуль East EA900 G4 RT SBM 192-144

Для каких ИБП подходит батарейный модуль EA900 G4 RT SBM 192-144

Аккумуляторный модуль East EA900 G4 RT SBM 192-144 разработан для увеличения времени автономной работы источников бесперебойного питания серии East EA900 G4 в стоечном исполнении. Модуль совместим с четырьмя моделями ИБП:

• EAST EA900 G4 RT 6kVA LCDH (до 8 модулей)
• EAST EA900 G4 RT 10kVA LCDH (до 8 модулей)
• EAST EA900 G4 RT 10kVA LCDS (1 модуль)
• EAST EA900 G4 RT 3/1 10kVA LCDS (1 модуль)

Количество подключаемых модулей зависит от модели ИБП: к моделям LCDH (без встроенных аккумуляторов) допускается подключение до 8 модулей, к моделям LCDS (со встроенными аккумуляторами) — одного дополнительного. Напряжение DC-шины модуля 192 В полностью соответствует напряжению батарейной цепи перечисленных ИБП.

Время автономии при 100 % нагрузке

Итоговое время резервирования определяется моделью ИБП и количеством подключённых батарейных модулей. Ниже приведены значения при полной нагрузке — при частичной загрузке автономия пропорционально возрастает.

Для ИБП EA900 G4 RT 6kVA LCDH: 2 модуля обеспечат 16 минут автономии, 4 модуля — 35 минут, 8 модулей — до 90 минут непрерывной работы. Для EA900 G4 RT 10kVA LCDH: 2 модуля — 7 минут, 4 модуля — 16 минут, 8 модулей — 45 минут.

Модели LCDS и 3/1 LCDS работают с одним дополнительным модулем и получают 7 минут дополнительного резервирования при полной нагрузке.

Конфигурация аккумуляторов и конструкция

Внутри модуля установлены 16 герметичных свинцово-кислотных аккумуляторов AGM напряжением 12 В и ёмкостью 9 Ач, соединённых последовательно в цепочку 192 В. Общий вес модуля с аккумуляторами составляет 51,6 кг.

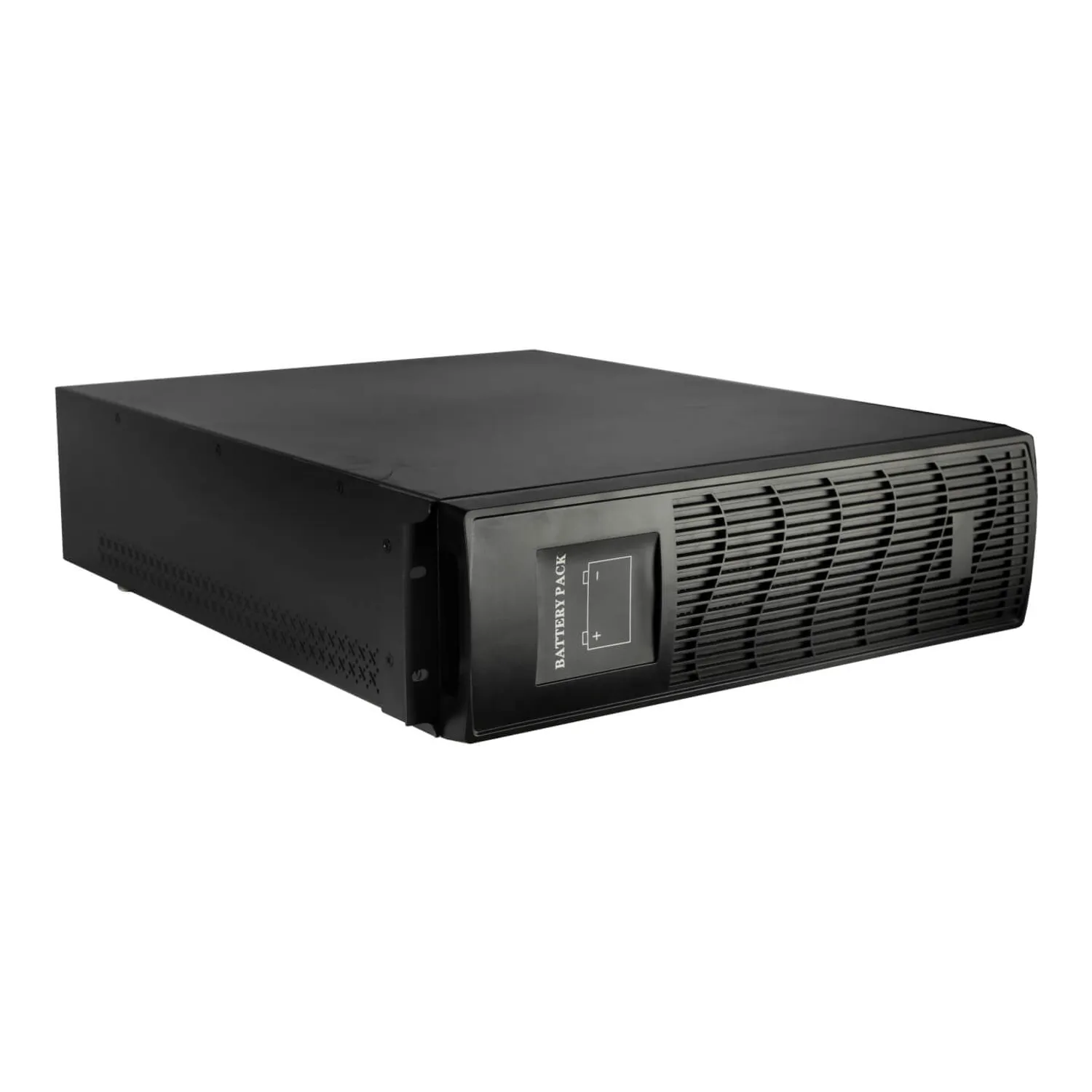

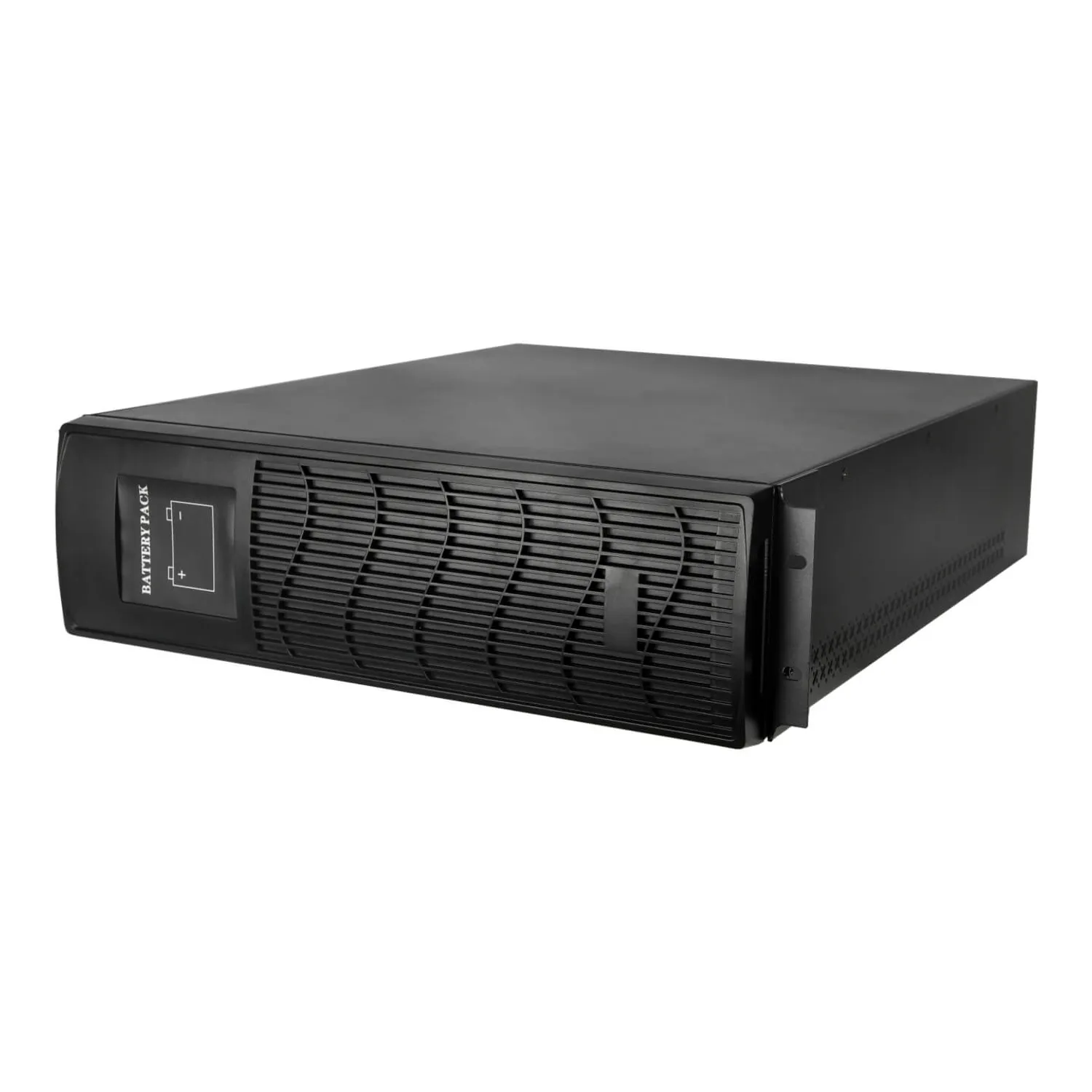

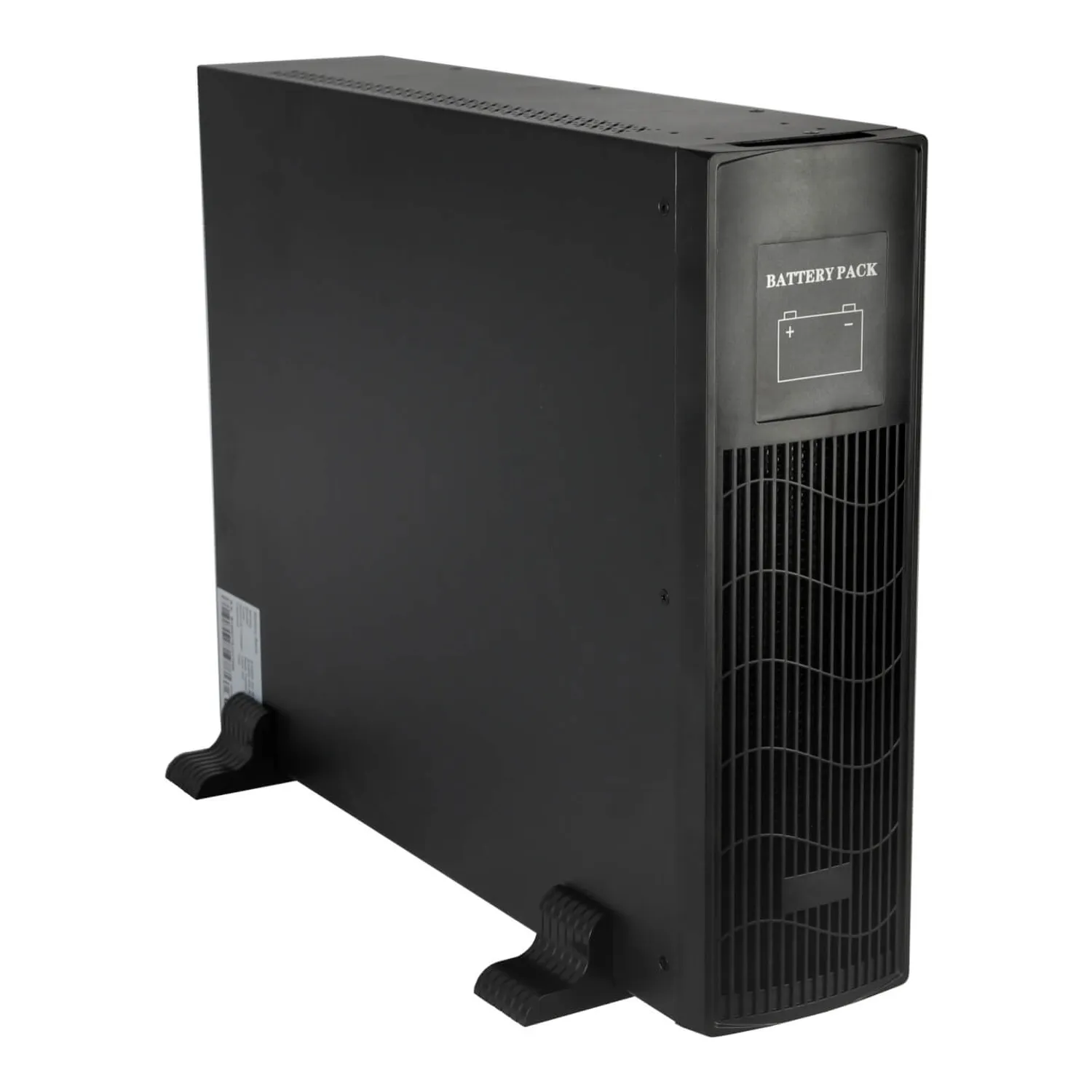

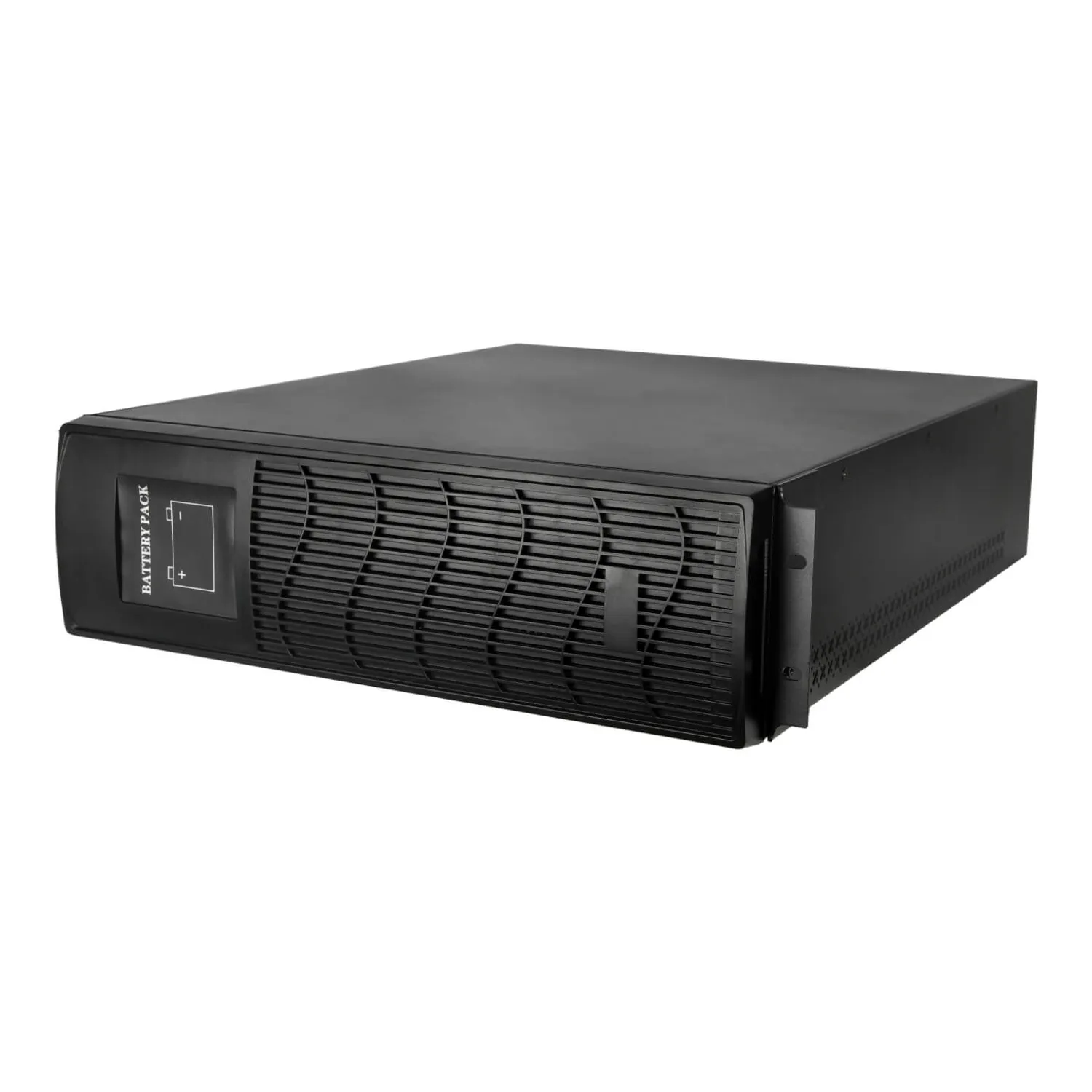

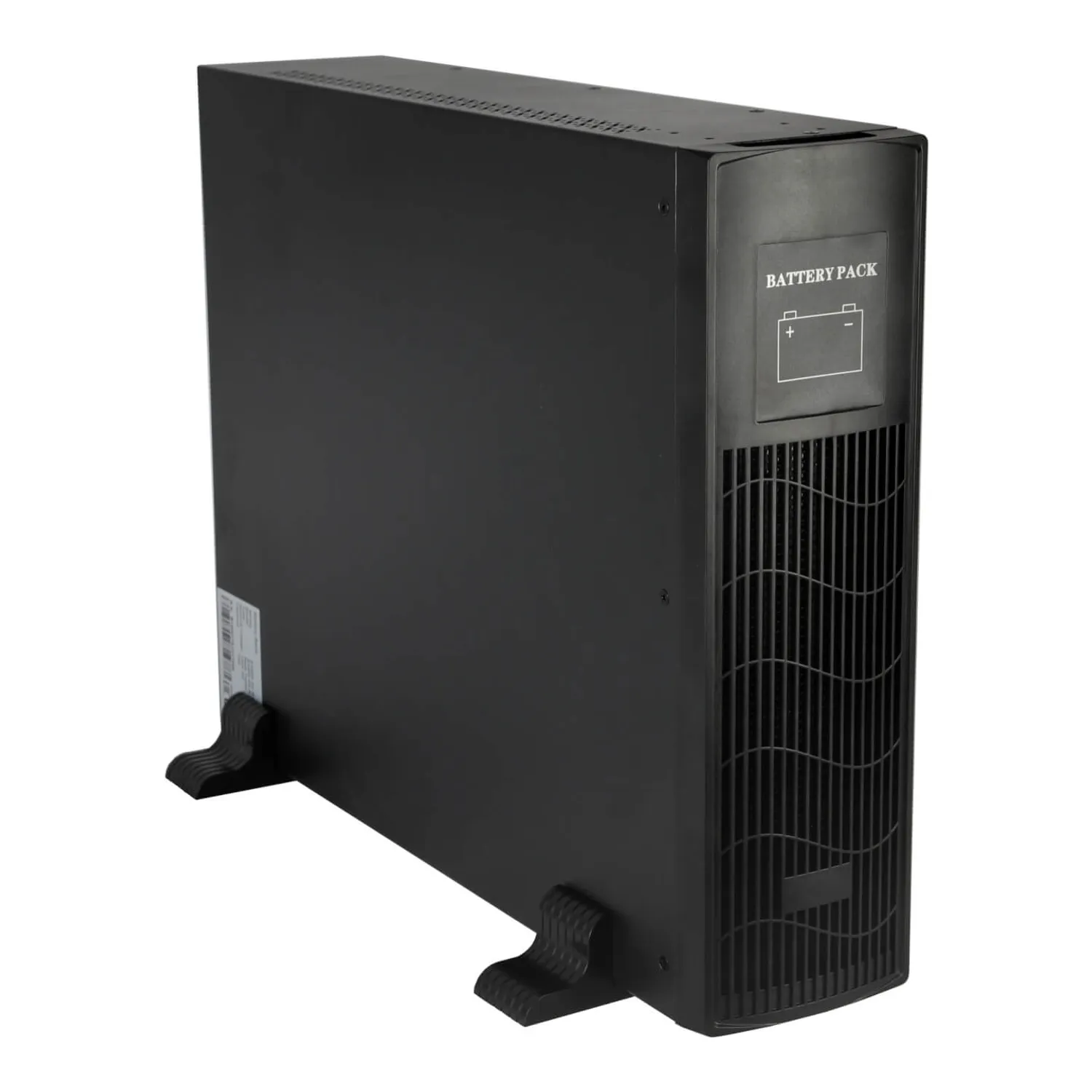

Корпус выполнен в универсальном форм-факторе Rack-Tower: модуль занимает 3U в 19-дюймовой стойке, а с комплектными подставками устанавливается вертикально на пол рядом с ИБП. Дизайн корпуса соответствует внешнему виду ИБП серии EA900 G4 RT, поэтому в стойке система выглядит единообразно. Габариты корпуса — 440 x 565 x 132 мм (Ш x Г x В).

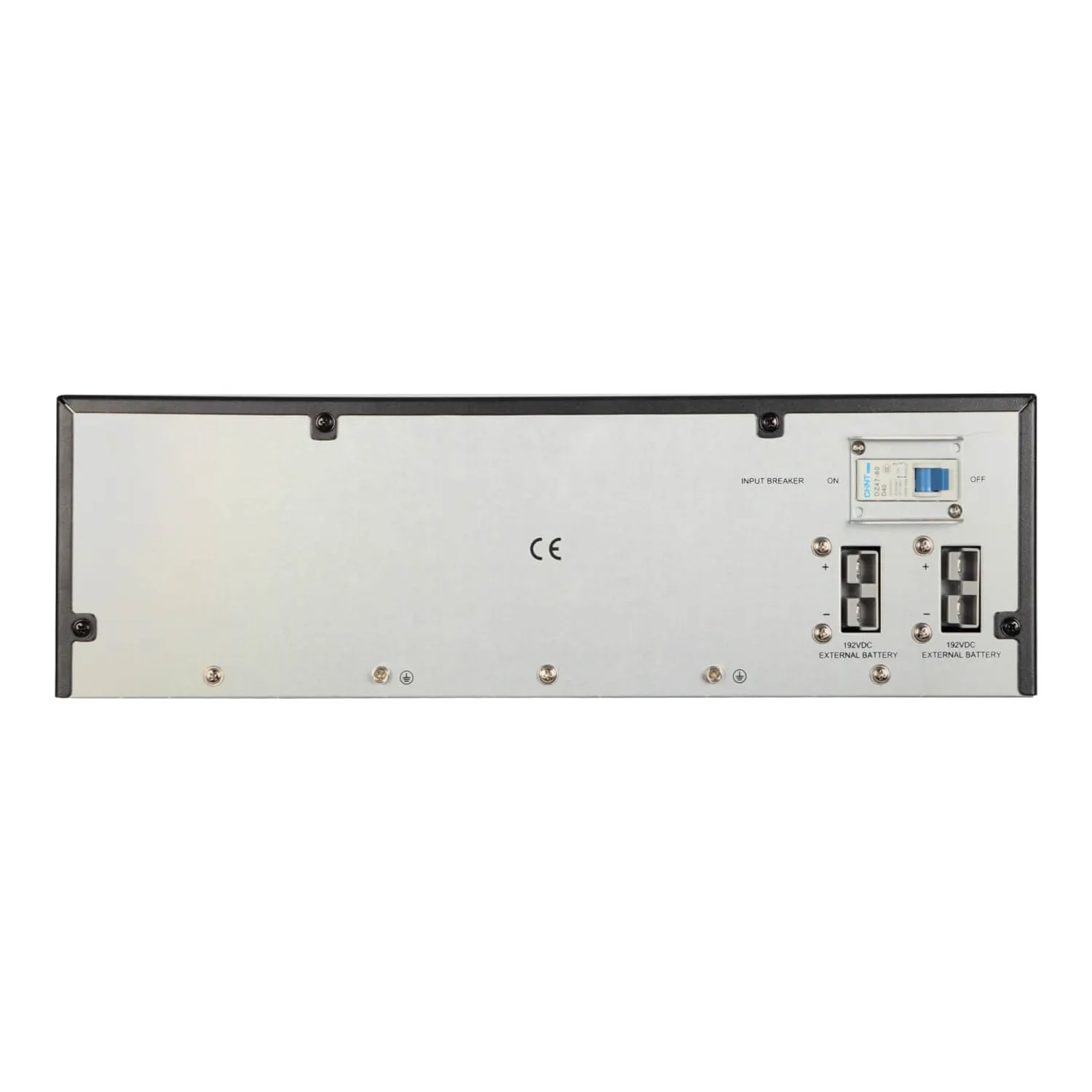

На задней панели расположены два разъёма 192VDC для последовательного подключения нескольких модулей (daisy-chain), а также автоматический выключатель цепи (INPUT BREAKER) для безопасного обслуживания.

Установка и подключение батарейного модуля

В комплект входит всё необходимое для монтажа: батарейный кабель для соединения с ИБП, направляющие для установки в стойку 19 дюймов и подставки для напольного размещения. Подключение модуля к ИБП выполняется штатным кабелем без вскрытия корпуса.

После установки дополнительных модулей необходимо указать их количество в настройках ИБП через панель управления или программу мониторинга — без этого ИБП не сможет корректно рассчитать оставшееся время автономии и параметры зарядки.

Важно учитывать при выборе

• Модуль совместим исключительно с ИБП серии EA900 G4 RT. Напольные (Tower) модели ИБП EA900 G4 без суффикса RT используют другой батарейный модуль — EA900 G4 SBM 192-144 (отличаются корпусом и разъёмами).
• Вес модуля с аккумуляторами — 51,6 кг. При планировании стойки учитывайте допустимую нагрузку на направляющие и суммарный вес при использовании нескольких модулей.
• Штатные аккумуляторы 12 В 9 Ач со временем потребуют замены. При выборе аналогов убедитесь, что используются АКБ идентичного типоразмера и ёмкости для корректной балансировки цепочки.
