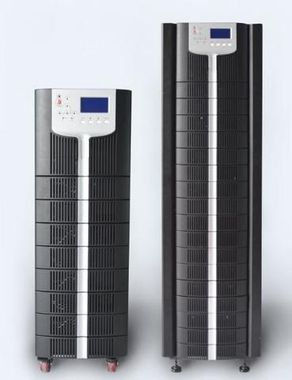

ИБП Gewald Electric HT3320 20 кВА / 18 кВт
Трехфазные бестрансформаторные ИБП Gewald Electric серии HT3320 с двойным преобразованием напряжения обеспечивают высокое качество и надежность бесперебойного питания ответственной нагрузки в течение длительного времени.
К ИБП подключаются от 36 до 40 последовательно соединенных внешних аккумуляторных батарей, которые можно установить в специальном шкафу.
ИБП серии HT33 предлагают передовые технологии, которые повышают производительность и надежность: три высокоскоростных цифровых процессора с полным цифровым управлением в полной мере обеспечивают высокое качество электропитания, высокий входной коэффициент мощности и низкий входной КНИ. Он также предлагает полный фронтальный доступ для сервисного обслуживания, дружественный пользовательский интерфейс.
Применение
ISP (Интернет-провайдер), IDC (центр обработки данных)
Телекоммуникационное оборудование
Автоматизация промышленных процессов
Интеллектуальное оборудование
Точные инструменты
Жилые объекты
Преимущества
Технология двойного преобразования напряжения
Нулевое время переключения на батареи
Полностью цифровое управление
Корректировка коэффициента мощности входной цепи до > 0,99
Возможна эксплуатация совместно с генератором
Функция "холодного" старта (запуск от батарей)
Возможность параллельной работы до 4 шт. ИБП по технологии no-master-slave для увеличения мощности или надежности по схеме N+X
Автоматический байпаc
Ручной технический байпас
Встроенные сухие контакты DB9, порт RS232 /RS485.
Улучшенное управление зарядом батарей
Широкий диапазон входного напряжения без перехода на батареи
Абсолютная защита нагрузки
Интеллектуальное управление скоростью вентиляторов
Функция аварийного отключения EPO
Экономичный режим ECO
SNMP адаптер для удаленного мониторинга и управления источником через интернет (опция)
Интеллектуальная система мониторинга батарей MMBM (опция)
Полный фронтальный доступ для сервисного обслуживания
Полная защита, включая защиту от обратного тока, защита от утечки батареи и так далее
|
|
Параметр |
HT3320 |
|
Вход |
Ввод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Диапазон входных напряжений без перехода на АКБ |
380V/400V/415V, +20% ~ -10% при 100% нагрузке, +20% ~ -40% при 60% нагрузке |
|
|
Диапазон вх. частоты без перехода на батареи |
40-70 Гц |
|
|
Входной коэффициент мощности |
>0.99 |
|
|
КНИ % |
3% |
|
|
Выход |
Вывод |
Трехфазный с защитным заземлением 3Ph+N+PE |
|
Максимальная выходная мощность |
20кВА / 18кВт |
|
|
Выходное напряжение, В |
380V/400V/415V, ±1.5% (линейная нагрузка) |
|
|
Частота (батарейный режим) |
50 Гц ± 0.02% |
|
|
Выходной коэффициент мошности |
0,9 |
|
|
Время резервирования |
Зависит от емкости внешних АКБ |
|
|
Перегрузочная способность |
110% - переход на байпас через 1 час |
|
|
125% - переход на байпас через 10 мин. |
||
|
150% - переход на байпас через 1 мин. |
||
|
> 150% - переход на байпас через 0,2 сек. |
||
|
Перегрузочная способность, режим байпас |
до 125% - длительная работа |
|
|
130% - 10 мин. |
||
|
150% - 1 мин. |
||
|
400% - 1 сек. |
||
|
>400% - 0,1 сек. |
||
|
Форма выходного напряжения |
Синусоидальная |
|
|
Коэффициент нелинейных искажений, THD |
< 1,0% (лин. нагр.), 6% (нелин. нагр.) |
|
|
Крест-фактор |
3:1 |
|
|
КПД, батарейный режим |
95% |
|
|
КПД, ЕСО режим |
99% |
|
|
КПД, при работе от сети с заряженными батареями |
95％ |
|
|
Время переключения Сеть – АКБ, мс |
0 |
|
|
Цепь пост. тока |
Напряжение, В |
±240 (198 ~ 288)В, от 36 до 44 АКБ по 12 В |
|
Максимальный ток |
|
|
|
Зарядное устройство, А |
устанавливается от 0% до 20% от мощности ИБП |
|
|
Время заряда АКБ |
Зависит от емкости внешних АКБ |
|
|
Наличие внутренних батарей |
нет |
|
|
Прочее |
Уровень шума (на расстоянии 1 м), дБ |
<58 при 100% нагрузке |
|
Класс защиты IEC (60529) |
IP20 |
|
|
Наличие EСO (экономичный режим) |
есть |
|
|
Наличие EPO (дистанционное аварийное выключение питания) |
есть |
|
|
"Холодный" старт (запуск от батарей) |
есть |
|
|
Интерфейс |
RS232 / RS485, релейные контакты, SNMP card, EPO, Generator interface |
|
|
Байпас для ТО |
есть |
|
|
Функции защиты |
от КЗ 340% на 0,2 сек. |
|
|
Дисплей |
ЖК-дисплей |
|
|
Рабочая температура |
0 ~ 40 С, срок службы батарей уменьшается вдвое при повышении температуры каждые 10 С свыше 20 С. |
|
|
Высота без потери мощности |
≤1000 м., выше снижение мощности на 1% каждые 100 м до высоты 2000 м. |
|
|
Относительная влажность |
0 ~ 95%, без конденсата |
|
|
Вес нетто, кг |
50 |
|
|
Цвет |
BLACK,RAL 7021 |
|
|
Габаритные размеры ИБП (мм) Ш * Г * В |
250*680*770 |
Примерное время автономной работы при средней мощности подключенной нагрузки:
|
Емкость батарей |
Примерное время бесперебойной работы, при средней мощности подключенной нагрузки |
||||
|
1750 Вт |
3000 Вт |
5000 Вт |
12000 Вт |
18000 Вт |
|
|
40 шт. по 55 Ач |
12 ч. 05 мин. |
6 ч. 25 мин. |
3 ч. 25 мин. |
1 ч. 10 мин. |
0 ч. 40 мин. |
|
40 шт. по 100 Ач |
21 ч. 50 мин. |
12 ч. 50 мин. |
7 ч. 00 мин. |
2 ч. 25 мин. |
1 ч. 25 мин. |
|
40 шт. по 150 Ач |
29 ч. 35 мин. |
19 ч. 10 мин. |
11 ч. 30 мин. |
4 ч. 05 мин. |
2 ч. 25 мин. |
|
80 шт. по 100 Ач |
39 ч. 30 мин. |
25 ч. 35 мин. |
15 ч. 25 мин. |
5 ч. 35 мин. |
3 ч. 25 мин. |
|
80 шт. по 150 Ач |
59 ч. 10 мин. |
34 ч. 35 мин. |
23 ч. 00 мин. |
9 ч. 20 мин. |
5 ч. 35 мин. |
| Количество уровней | 4 |
| Вместимость (макс.) | 20 АКБ * 100 Ач |
| Длина, мм | 470 |
| Ширина, мм | 950 |
| Высота, мм | 1190 |
| Вес, кг. | 47 |
| Емкость, Ач. | 100 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 25 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 100 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 150 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 37,5 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 150 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
| Емкость, Ач. | 55 |
| Напряжение, В | 12 |
| Срок службы, лет | 10 |
| Тип | AGM |
| Максимальный ток заряда, А | 13.75 |
| Фронт-терминальные | Нет |
Герметичные аккумуляторные AGM батареи. Напряжение 12В, ёмкость 55 Ач. Расчетный срок службы 10 лет. Разработаны для использования в ИБП и в любых приложениях, где требуется разряд в течение длительного времени.
